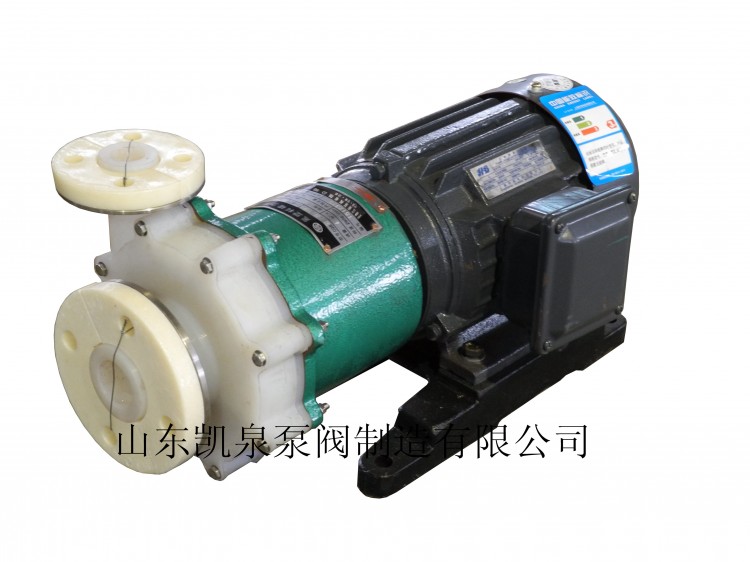

CQB-F型氟塑料微型磁力泵

產品名稱: CQB-F型氟塑料微型磁力泵
產品特點：強耐腐蝕，高密封性，高性價比
歡迎詳詢：15725803516

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

    CQB-F型氟塑料微型磁力泵驅動裝置采用主動磁性聯軸器，套裝在電機軸上，通過磁耦合力間接驅動內磁與葉輪旋轉，泵室封閉，結構緊湊、安全節能。

二、設計特點

    CQB-F型氟塑料微型磁力泵，采用磁力耦合傳動，防漏設計取消了軸封，消除了滴漏的煩惱，不污染使用場地。其過流部件采用氟塑料及高純度工業陶瓷。具有優異的耐腐蝕性和密封性，可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

三、運用領域

   ?CQB-F型氟塑料微型磁力泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。特別是貴重、稀有、易揮發、易燃易爆、有毒、溶劑類液體的輸送。

四、選型

主體材質：常規泵材質為鋼襯F46。耐溫范圍-20℃~120℃。如操作溫度大于120℃，需選用耐高溫材質。

內外磁鋼：采用稀土材質永磁體。在設計條件的狀態下工作，不存在隨時間推移而退磁消磁的情況。但當泵過載、堵轉、溫度高于設計條件的溫度時則可能發生退磁消磁。

密封材質：磁力泵靠磁力耦合傳動，故無動密封件。靜密封件含O型圈、隔離套及加強套。O型圈一般選用氟橡膠材質，隔離套選用F46材質，加強套為高電阻、高剛性的非金屬材料，有效避免磁渦流現象。亦可根據物料特性選擇其他材質。

軸套材質：軸套可選SIC、SSIC、改性碳纖等材質，可根據不同工況選擇。具有優良的耐磨、耐腐蝕性。

性能選配：①耐高溫材質 ②保溫泵體 ③膜片式聯軸器

（按需定制）④電機指定品牌，或變頻電機

? ? ? ? ?⑤欠載/過載/缺相保護器

? ? ? ? ⑥如有其它要求，請聯系我公司銷售部門

五、型號意義

CQB50-32-125FA
CQB	磁力驅動泵	F	泵過流部件為氟塑料
50	泵進口法蘭為DN50	32	泵出口法蘭為DN32
125	葉輪名義直徑為125mm	A	改進型

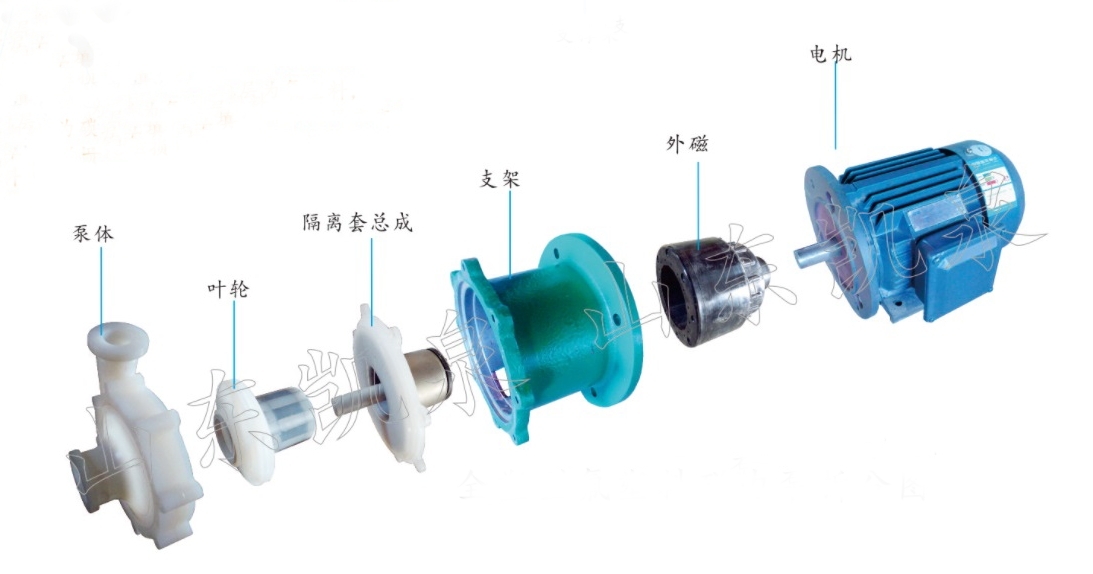

六、零件示意圖

七、性能表

序號	型號	流量（m³/h）	揚程	效率 ?（%）	電機功率	汽蝕余量	轉速（r/min）	口徑
								進口	出口
1	CQB16-12-50F	0.5	2	10	0.12	9.0	2900	φ16	φ12
		0.8	1.5
2	CQB15-15-65F	0.8	3.5	17	0.18	6.0	2900	φ15	φ15
		1	2.8
3	CQB20-15-75F	1.6	7	22	0.18	6.0	2900	φ20	φ15
		1.8	6
4	CQB25-20-100F	1	10	28	0.37	6.0	2900	φ25	φ20
		2.5	10
5	CQB32-20-110F	4	13.5	35	0.55	6.0	2900	φ32	φ20
		5.5	13
6	CQB32-20-125F	2.5	21	38	1.1	6.0	2900	φ32	φ20
		3.6	20

7	CQB40-25-120F	4	15.5	42	0.75	5.0	2900	φ40	φ25
		6.3	15
		8	12
8	CQB40-25-125F	4	22	41	1.1	4.5	2900	φ40	φ25
		6.3	20
		8	16
9	CQB40-40-100F	4	11.5	43	0.55	5.0	2900	φ40	φ40
		6	11
		8	9
10	CQB40-40-125F	4	19	42	1.1	4.0	2900	φ40	φ40
		6.3	17.5
		8	15
11	CQB50-32-125F	7	22	42	1.5/2.2	3.5	2900	φ50	φ32
		12.5	20
		15	19
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.當輸送介質密度超過1250kg/m³ 時，建議適當增加配套電機的功率。 2.當輸送介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。
