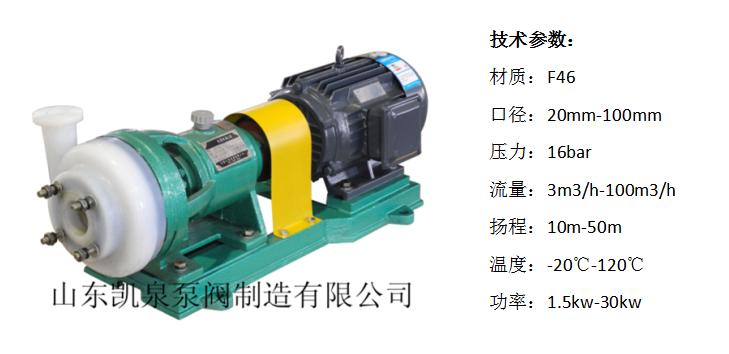

FSB-L型氟塑料離心泵
- 產品名稱: FSB-L氟塑料離心泵
- 產品特點：耐腐耐磨，結構簡單，便于維護
- 歡迎詳詢：15725803516
特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們
一、概述
?FSB-L型氟塑料離心泵由原FSB氟合金泵改進而來，新一代FSB離心泵優化了水力模型，提高了泵的效率，軸封可選配水冷卻耐磨耐高溫機封，有效的增加了泵的適用性及整機的穩定性?？稍?20—120度溫度的條件下，長期輸送任意濃度的酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F46或氟合金制成，集多種塑料之優點，具有較強的耐腐蝕性，并具機械強度高，不老化，分解等優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，是一款化工流體輸送泵。
二、用途
本產品系列共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，無跑、冒、滴、漏，是建設現代文明工廠的理想設備。
三、泵的軸封
該泵采用目前先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
四、設計特點
FSB-L和FSB-D型離心泵,過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。兩種型號的泵殼、葉輪、機封等均可互換使用， 因此深受廣大用戶的歡迎。
五、型號意義
80FSB-30L |
|||
F |
氟塑料 |
SB |
單級單吸離心泵 |
?80 |
泵進口直徑80mm |
??30 |
揚程30m |
L |
長支架 |
||

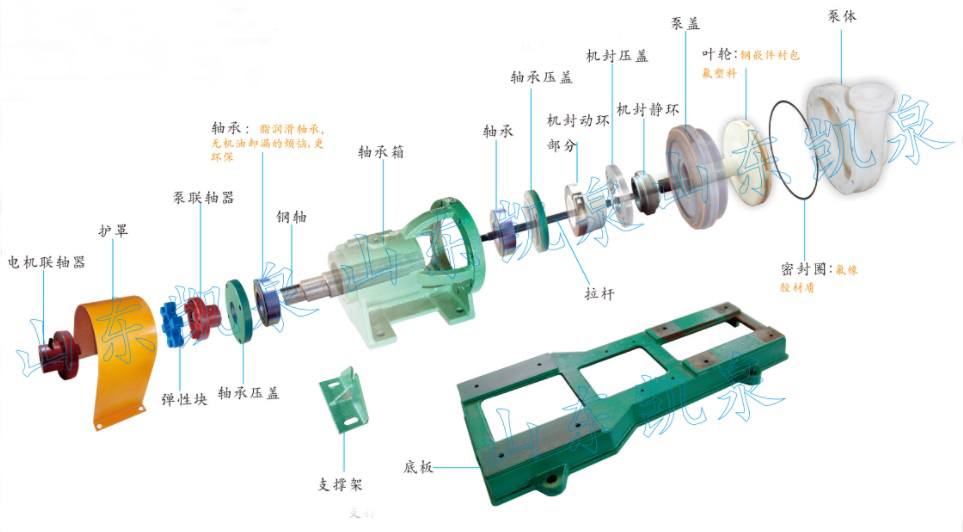

六、零件拆分圖
七、性能參數
型號 |
轉速 |
流量 |
揚程 （m） |
電機功率 |
必須汽蝕余量 ?（均值m） |
口徑 |
|
進口 |
出口 |
||||||
25FSB-10L |
2900 |
2 |
11 |
1.5 |
3 |
25 |
20 |
3 |
10 |
||||||
4 |
7 |
||||||
25FSB-18L |
2900 |
2 |
20 |
2.2 |
3 |
25 |
20 |
3 |
18 |
||||||
4 |
16 |
||||||
25FSB-25L |
2900 |
2 |
27 |
2.2 |
3 |
25 |
20 |
3 |
25 |
||||||
4 |
23 |
||||||
40FSB-15L |
2900 |
8 |
17 |
3 |
3 |
40 |
32 |
10 |
15 |
||||||
12 |
13 |
||||||
40FSB-20L |
2900 |
8 |
22 |
3 |
3 |
40 |
32 |
10 |
20 |
||||||
12 |
18 |
||||||
40FSB-30L |
2900 |
8 |
31 |
3 |
3 |
40 |
32 |
10 |
30 |
||||||
12 |
28 |
||||||
50FSB-25L |
2900 |
10 |
26 |
3 |
3 |
50 |
40 |
12.5 |
25 |
||||||
15 |
23 |
||||||
50FSB-30L |
2900 |
10 |
31 |
4 |
3 |
50 |
40 |
12.5 |
30 |
||||||
15 |
28 |
||||||
50FSB-50L |
2900 |
10 |
51 |
7.5 |
3.5 |
50 |
40 |
12.5 |
50 |
||||||
15 |
48 |
||||||
65FSB-20L |
2900 |
20 |
22 |
3 |
3.5 |
65 |
50 |
25 |
20 |
||||||
30 |
16 |
||||||
65FSB-32L |
2900 |
20 |
33 |
5.5 |
3.5 |
65 |
50 |
25 |
32 |
||||||
30 |
28 |
||||||
65FSB-50L |
2900 |
20 |
51 |
11 |
3.5 |
65 |
50 |
25 |
50 |
||||||
30 |
48 |
||||||
80FSB-20L |
2900 |
40 |
22 |
5.5 |
4 |
80 |
65 |
50 |
20 |
||||||
60 |
16 |
||||||
80FSB-25L |
2900 |
40 |
27 |
7.5 |
4 |
80 |
65 |
50 |
25 |
||||||
60 |
20 |
||||||
80FSB-30L |
2900 |
40 |
32 |
7.5 |
4 |
80 |
65 |
50 |
30 |
||||||
60 |
26 |
||||||
80FSB-40L |
2900 |
40 |
42 |
11 |
4 |
80 |
65 |
50 |
40 |
||||||
60 |
35 |
||||||
80FSB-50L |
2900 |
40 |
51 |
15 |
4 |
80 |
65 |
50 |
50 |
||||||
60 |
45 |
||||||
80FSB-55L |
2900 |
40 |
58 |
18.5 |
4.5 |
80 |
65 |
50 |
55 |
||||||
60 |
50 |
||||||
100FSB-20L |
2900 |
80 |
22 |
11 |
5 |
100 |
80 |
100 |
20 |
||||||
110 |
16 |
||||||
100FSB-32L |
2900 |
80 |
33 |
15 |
5 |
100 |
80 |
100 |
32 |
||||||
110 |
28 |
||||||
100FSB-50L |
2900 |
80 |
51 |
30 |
5 |
100 |
80 |
100 |
50 |
||||||
110 |
45 |
||||||
若所需參數超出此范圍，我廠可根據用戶要求予以調整 |
|||||||
備注： |
|||||||

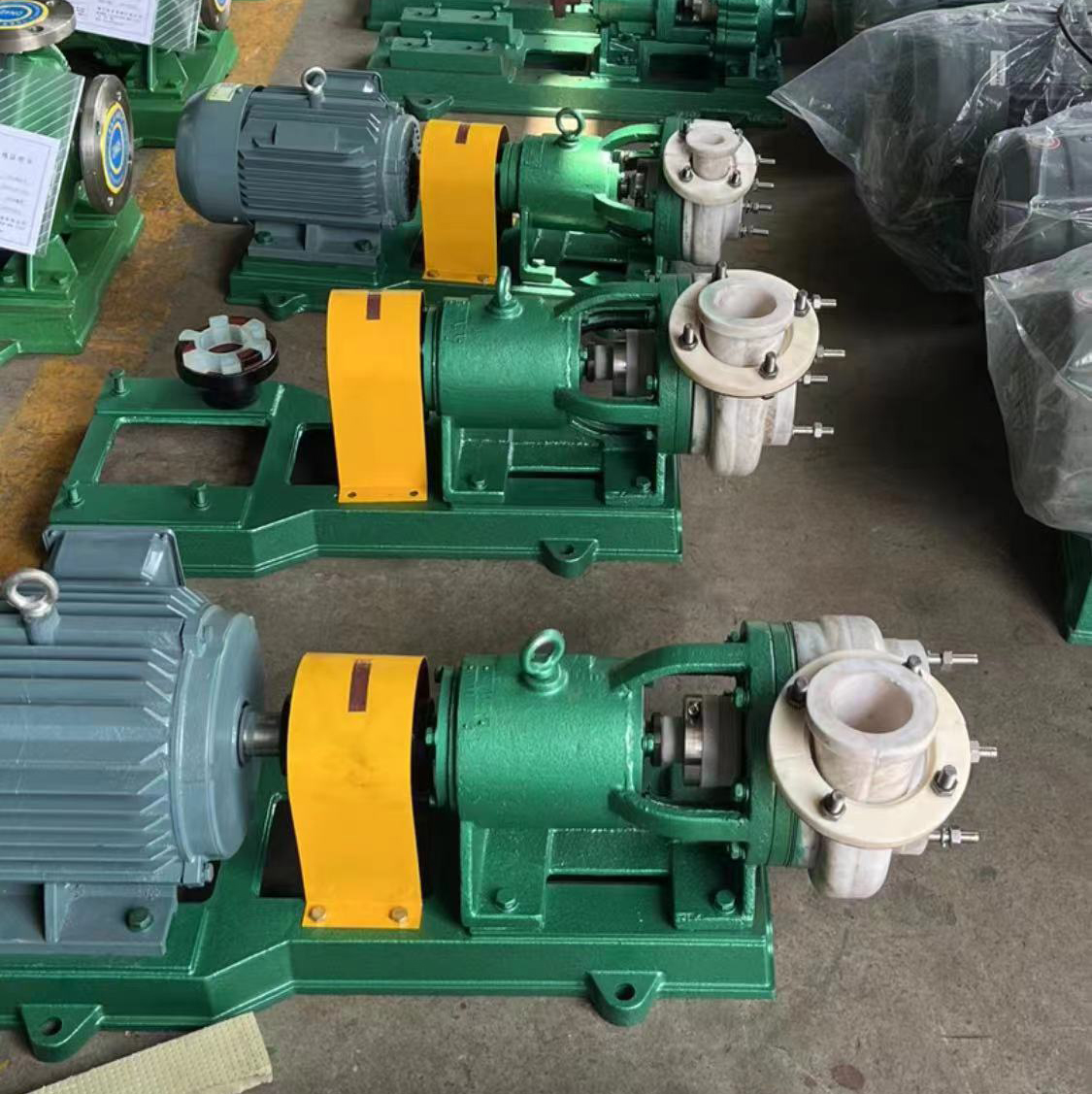

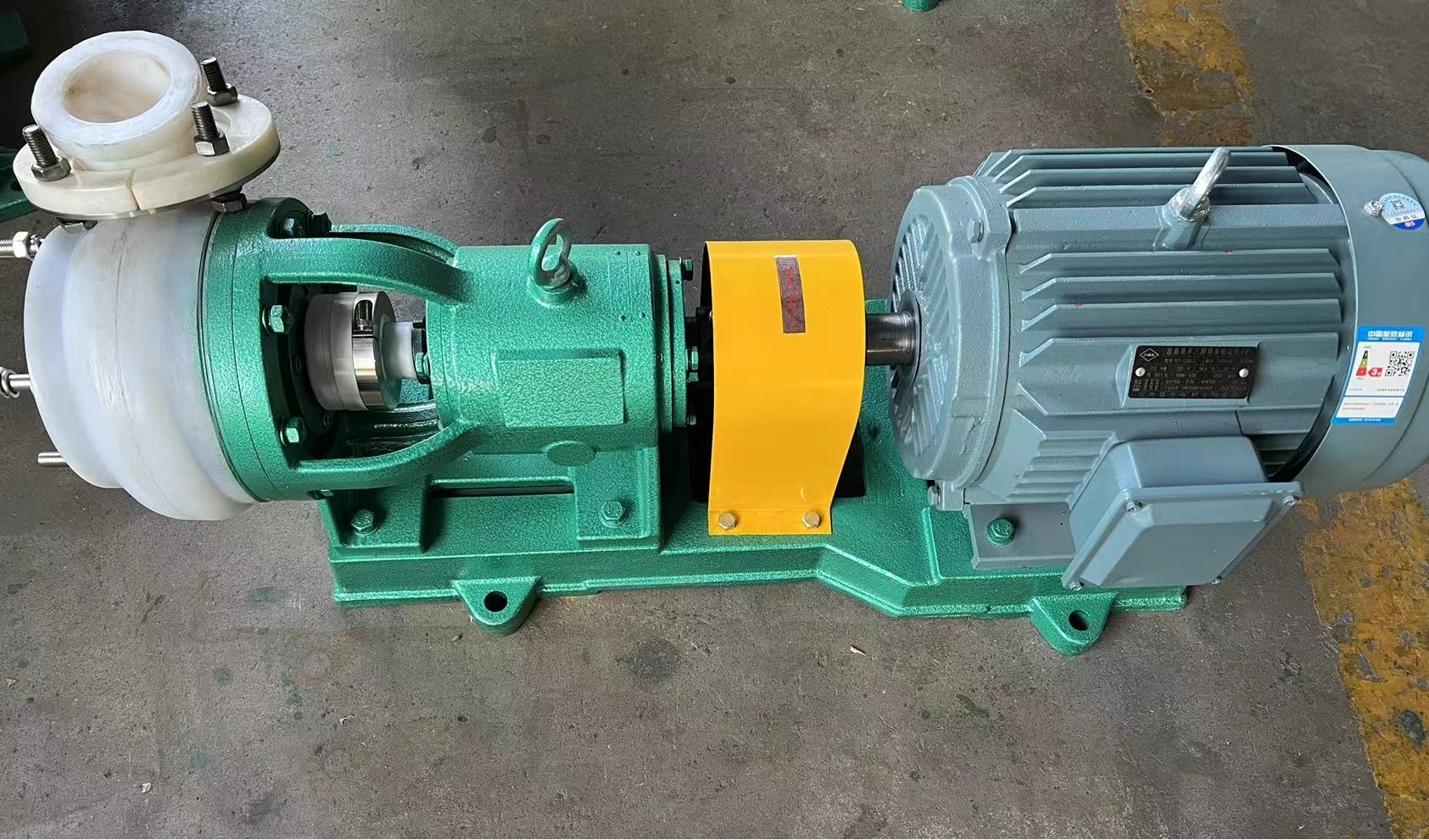

八、產品實拍

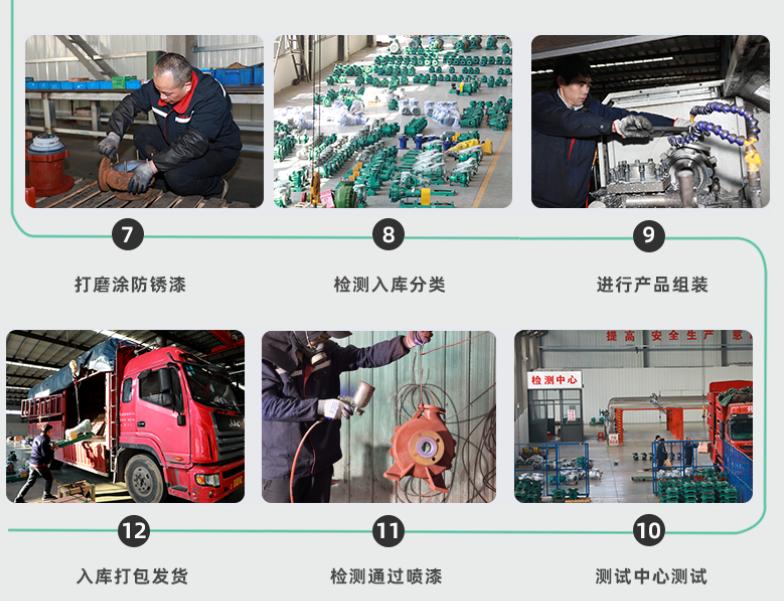

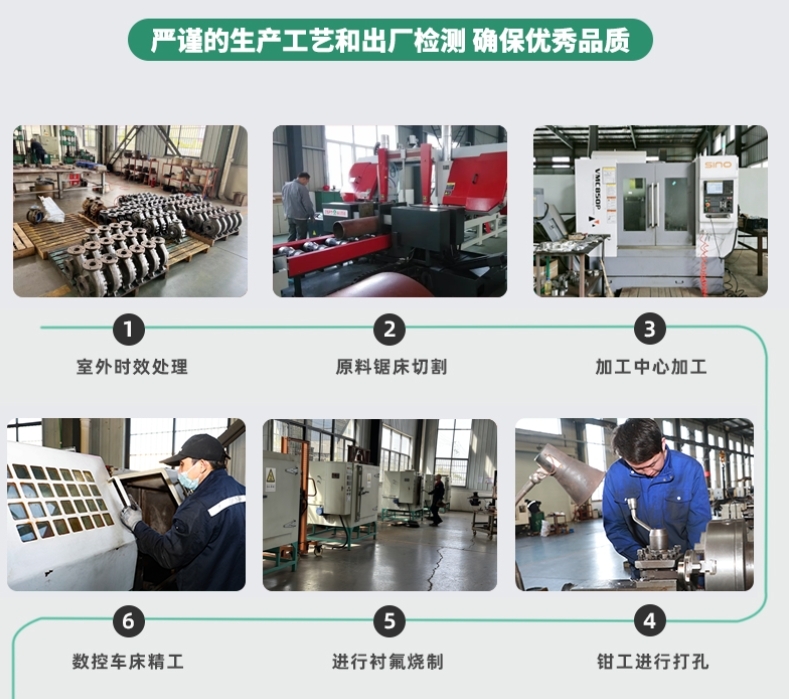

九、生產流程
