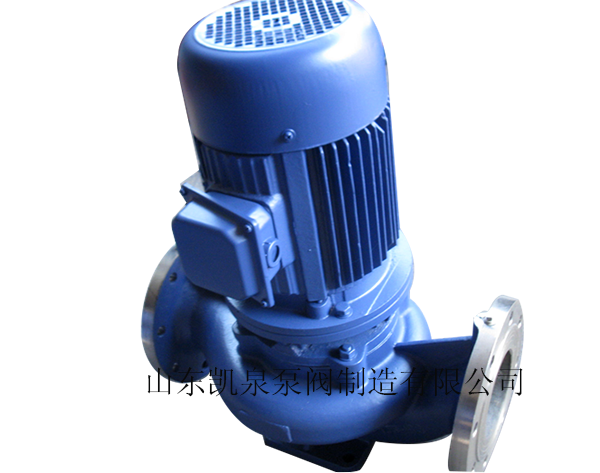

KQGL型不銹鋼管道泵
- 產品名稱: KQGL型不銹鋼管道泵
- 產品特點：結構緊湊，運行平穩，流量大，壽命長
- 歡迎詳詢：15725803516
特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

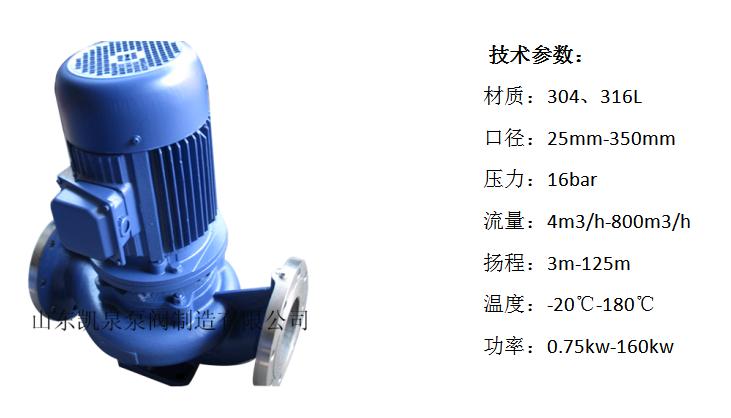

一、產品介紹
KQGL型不銹鋼管道泵是吸收ISG技術，研制開發的新一代管道離心泵，能滿足用戶各種狹小場合的使用，設計科學合理，安裝使用方便，泵軸同心度及葉輪的動靜平衡精度高，保證了運行平穩、低噪。采用碳化硅/硬質合金機械密封，過流部分加厚能保證靜壓高的循環系統正常使用。
二、設計特點
1、運行平穩：泵軸的高同心度及葉輪優異的動平衡，保證平穩運行，高效、無振動。
2、滴水不漏：不同材質的機械密封，保證了不同介質輸送均無泄漏。
3、噪音低：采用進口軸承，確保水泵運轉平穩，基本實現無噪音。
4、故障率低：結構緊湊合理，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更?。篕QGL泵為立式結構，進出口口徑相同，且位于同一中心線上，可直接安裝于管道之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
7、適用范圍廣：過流部件根據輸送介質的理化性質可選鑄鐵、球鐵、304、316L等材質，亦可采取多種密封形式，充分適用于多種工況。
三、運用領域
1、輸送清水及物理化學性質類似于清水的其它液體，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、冷暖水循環增壓及設備配套。
2、輸送各類具有腐蝕性、粘度不高的液體，適用于石油、化工、新材料、冶金、電力、造紙、食品制藥和合成纖維等行業。
3、輸送汽油、煤油、柴油等易燃、易爆液體。
四、型號意義
KQGL65-160A |
|||
KQGL |
凱泉立式管道泵 |
65 |
泵法蘭為DN65 |
160 |
葉輪名義直徑 |
A |
定制型 |

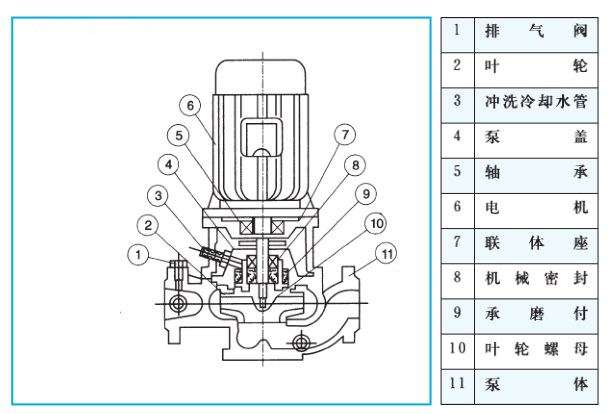

五、零件結構圖
六、性能表
表一??二級電機 ?轉速2900r/min
序號 |
型號 |
流量 |
揚程 ???（m） |
效率（%） |
電機功率 ????（KW） |
必須汽蝕余量 |
轉速 |
1 |
KQGL25-125 |
4 |
20 |
36 |
0.75 |
2.3 |
2900 |
2 |
KQGL25-160 |
4 |
32 |
32 |
1.5 |
2.3 |
2900 |
3 |
KQGL32-125 |
5 |
20 |
44 |
0.75 |
2.3 |
2900 |
4 |
KQGL32-160 |
5 |
32 |
44 |
1.5 |
2.3 |
2900 |
5 |
KQGL32-200 |
5 |
50 |
32 |
3 |
2.0 |
2900 |
6 |
KQGL40-100 |
6.3 |
12.5 |
54 |
0.75 |
2.3 |
2900 |
7 |
KQGL40-125 |
6.3 |
20 |
46 |
1.1 |
2.3 |
2900 |
8 |
KQGL40-160 |
6.3 |
32 |
40 |
2.2 |
2.3 |
2900 |
9 |
KQGL40-200 |
6.3 |
50 |
33 |
4 |
2.3 |
2900 |
10 |
KQGL40-250 |
6.3 |
80 |
28 |
7.5 |
2.3 |
2900 |
11 |
KQGL50-100 |
12.5 |
12.5 |
62 |
1.1 |
2.3 |
2900 |
12 |
KQGL50-125 |
12.5 |
20 |
58 |
1.5 |
2.3 |
2900 |
13 |
KQGL50-160 |
12.5 |
32 |
52 |
3 |
2.5 |
2900 |
14 |
KQGL50-200 |
12.5 |
50 |
46 |
5.5 |
2.5 |
2900 |
15 |
KQGL50-250 |
12.5 |
80 |
38 |
11 |
2.5 |
2900 |
16 |
KQGL65-100 |
25 |
12.5 |
69 |
1.5 |
2.5 |
2900 |
17 |
KQGL65-125 |
25 |
20 |
68 |
3 |
2.5 |
2900 |
18 |
KQGL65-160 |
25 |
32 |
63 |
4 |
2.5 |
2900 |
19 |
KQGL65-200 |
25 |
50 |
58 |
7.5 |
2.5 |
2900 |
20 |
KQGL65-250 |
25 |
80 |
50 |
15 |
2.5 |
2900 |
21 |
KQGL65-315 |
25 |
125 |
40 |
30 |
2.5 |
2900 |
22 |
KQGL80-100 |
50 |
12.5 |
73 |
3 |
3.0 |
2900 |
23 |
KQGL80-125 |
50 |
20 |
72.5 |
5.5 |
3.0 |
2900 |
24 |
KQGL80-160 |
50 |
32 |
71 |
7.5 |
3.0 |
2900 |
25 |
KQGL80-200 |
50 |
50 |
67 |
15 |
3.0 |
2900 |
26 |
KQGL80-250 |
50 |
80 |
59 |
22 |
3.0 |
2900 |
27 |
KQGL80-315 |
50 |
125 |
54 |
37 |
3.0 |
2900 |
28 |
KQGL100-100 |
100 |
12.5 |
76 |
5.5 |
4.5 |
2900 |
29 |
KQGL100-125 |
100 |
20 |
76 |
11 |
4.5 |
2900 |
30 |
KQGL100-160 |
100 |
32 |
76 |
15 |
4.5 |
2900 |
31 |
KQGL100-200 |
100 |
50 |
74 |
22 |
4.0 |
2900 |
32 |
KQGL100-250 |
100 |
80 |
69 |
37 |
4.0 |
2900 |
33 |
KQGL100-315 |
100 |
125 |
66 |
75 |
4.0 |
2900 |
34 |
KQGL125-100 |
160 |
12.5 |
82 |
11 |
4.0 |
2900 |
35 |
KQGL125-125 |
160 |
20 |
80 |
15 |
4.0 |
2900 |
36 |
KQGL125-160 |
160 |
32 |
78 |
22 |
4.0 |
2900 |
37 |
KQGL125-200 |
160 |
50 |
77 |
37 |
5.5 |
2900 |
38 |
KQGL125-250 |
160 |
80 |
75 |
50 |
5.0 |
2900 |
39 |
KQGL125-315 |
160 |
125 |
70 |
90 |
5.0 |
2900 |
40 |
KQGL150-125 |
160 |
20 |
76 |
15 |
4.0 |
2900 |
41 |
KQGL150-160 |
160 |
32 |
75 |
22 |
4.0 |
2900 |
42 |
KQGL150-200 |
160 |
50 |
77 |
37 |
3.0 |
2900 |
43 |
KQGL150-250 |
160 |
80 |
76 |
75 |
3.0 |
2900 |
44 |
KQGL150-315 |
160 |
125 |
74 |
110 |
3.0 |
2900 |
表二???四級電機 ?轉速1450r/min
序號 |
型號 |
流量 |
揚程 ???（m） |
效率（%） |
電機功率 ????（KW） |
必須汽蝕余量 |
轉速 |
1 |
KQGL80-100 |
25 |
3 |
68 |
0.75 |
2.8 |
1450 |
2 |
KQGL80-125 |
25 |
5 |
68 |
0.75 |
2.8 |
1450 |
3 |
KQGL80-160 |
25 |
8 |
67 |
1.5 |
2.8 |
1450 |
4 |
KQGL80-200 |
25 |
12.5 |
69 |
2.2 |
2.8 |
1450 |
5 |
KQGL80-250 |
25 |
20 |
68 |
3 |
2.8 |
1450 |
6 |
KQGL80-315 |
25 |
32 |
63 |
5.5 |
2.8 |
1450 |
7 |
KQGL100-100 |
50 |
3 |
69 |
0.75 |
2.8 |
1450 |
8 |
KQGL100-125 |
50 |
5 |
69 |
1.5 |
2.8 |
1450 |
9 |
KQGL100-160 |
50 |
8 |
72 |
2.2 |
2.8 |
1450 |
10 |
KQGL100-200 |
50 |
12.5 |
73 |
4 |
2.8 |
1450 |
11 |
KQGL100-250 |
50 |
20 |
72.5 |
5.5 |
2.8 |
1450 |
12 |
KQGL100-315 |
50 |
32 |
71 |
11 |
4.0 |
1450 |
13 |
KQGL125-125 |
100 |
5 |
74 |
2.2 |
3.0 |
1450 |
14 |
KQGL125-160 |
100 |
8 |
74 |
4 |
3.0 |
1450 |
15 |
KQGL125-200 |
100 |
12.5 |
76 |
7.5 |
3.0 |
1450 |
16 |
KQGL125-250 |
100 |
20 |
76 |
11 |
3.0 |
1450 |
17 |
KQGL125-315 |
100 |
32 |
76 |
15 |
3.0 |
1450 |
18 |
KQGL150-200 |
160 |
12.5 |
77 |
11 |
3.0 |
1450 |
19 |
KQGL150-250 |
160 |
20 |
81 |
15 |
3.0 |
1450 |
20 |
KQGL150-315 |
160 |
32 |
74 |
22 |
3.0 |
1450 |
21 |
KQGL150-400 |
160 |
50 |
71 |
37 |
3.0 |
1450 |
22 |
KQGL200-200 |
200 |
12.5 |
78 |
15 |
3.0 |
1450 |
23 |
KQGL200-250 |
200 |
20 |
79 |
18.5 |
3.0 |
1450 |
24 |
KQGL200-315 |
200 |
32 |
78 |
30 |
3.5 |
1450 |
25 |
KQGL200-400 |
200 |
50 |
75 |
45 |
3.5 |
1450 |
26 |
KQGL250-250 |
550 |
20 |
82 |
45 |
5.0 |
1450 |
27 |
KQGL250-315 |
550 |
32 |
80 |
75 |
5.5 |
1450 |
28 |
KQGL250-400 |
550 |
50 |
72 |
110 |
4.5 |
1450 |
29 |
KQGL300-250 |
720 |
20 |
83 |
55 |
6.0 |
1450 |
30 |
KQGL300-315 |
720 |
32 |
84 |
90 |
4.5 |
1450 |
31 |
KQGL300-400 |
720 |
50 |
80 |
132 |
5.5 |
1450 |
32 |
KQGL350-315 |
800 |
32 |
84 |
90 |
4.5 |
1450 |
33 |
KQGL350-400 |
800 |
50 |
83 |
160 |
4.5 |
1450 |

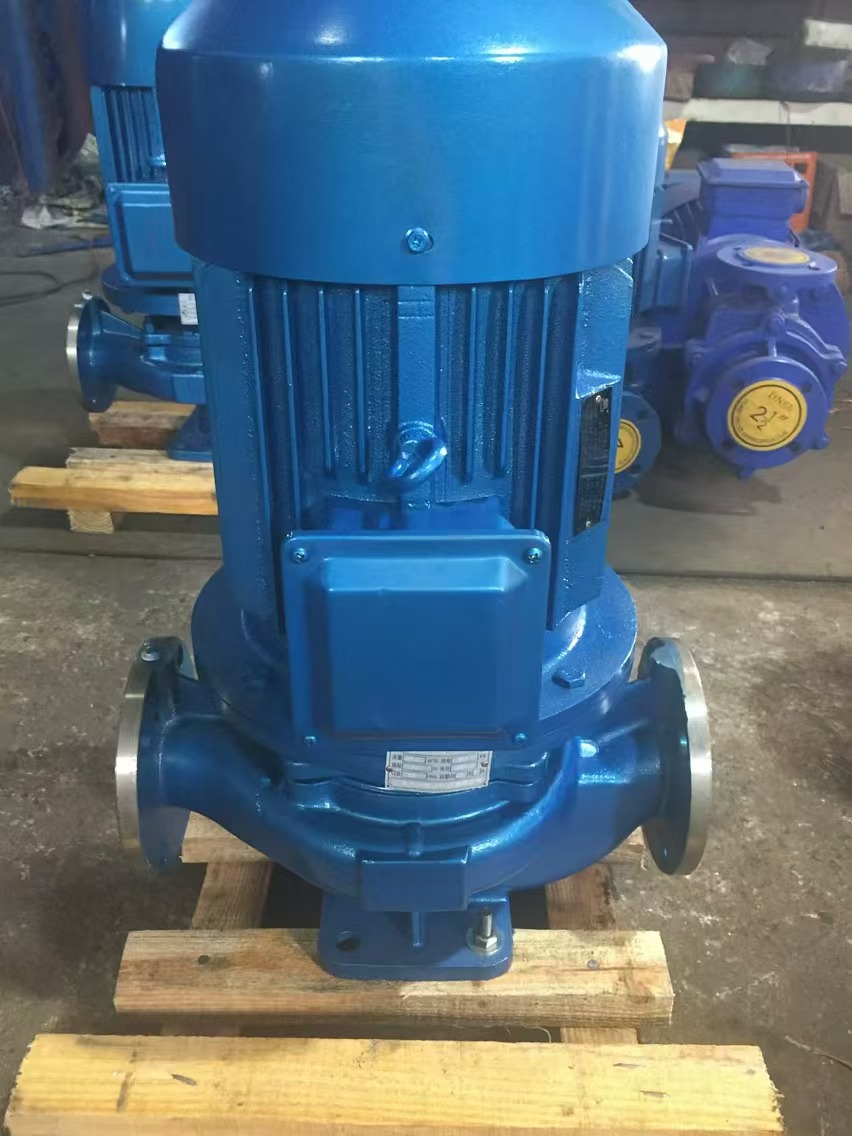

七、產品實拍
八、實用案列
九、生產流程
