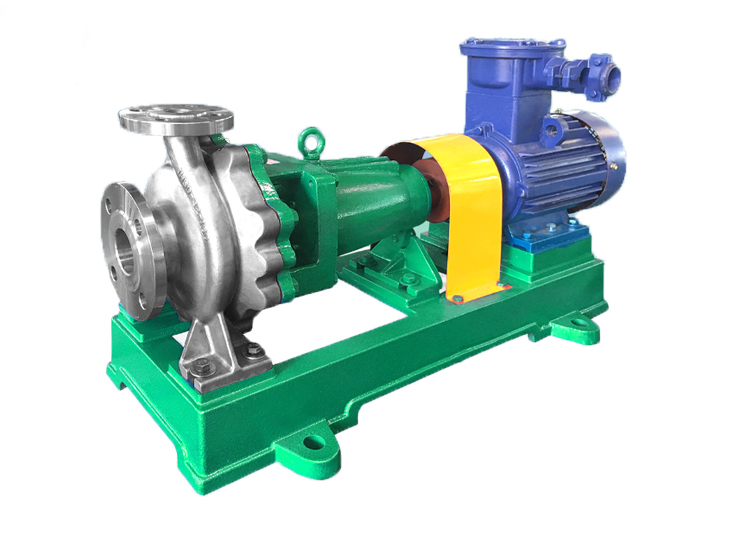

KQH型不銹鋼化工離心泵

產品名稱: KQH型不銹鋼化工離心泵
產品特點：高效節能，運行平穩，低噪音
歡迎詳詢：15725803516

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

KQH型不銹鋼化工離心泵是臥式單級單吸離心泵，過流部件可采用多種金屬材質，適用于輸送多種有機酸、有機化合物、鹽酸類液體。該泵結構簡單，性能可靠，使用維修方便。有多種密封形式和沖洗方案，能應對多種工況。

二、設計特點

KQH型不銹鋼化工離心泵是我公司根據多年生產銷售經驗和新型水力模型，基于IH型不銹鋼離心泵綜合改進的一種產品，相比以往泵型，效率更高，可選范圍廣，可適應工況更多。根據輸送介質的特性，過流部件可選用304、316、316L、哈氏合金、鈦合金等材質。機械密封可設計為單端面、雙端面、集裝式和各類冷卻、沖洗和密封液系統。

三、運用領域

KQH型不銹鋼化工離心泵采用新型的機械密封裝置，運用區域廣泛，如生物醫藥、石油化工冶金酸洗、污水處理、環保、農藥、制酸制堿、新能源、新材料等多種行業。

四、易損件明細

序號	易損件名稱	說明
1	葉輪	易損件主要為機械密封及附屬的配合件，離心泵的機械密封選型非常重要，可以極大的提高使用壽命。機械密封干磨、輸送高含固介質、高溫、高壓、安裝不到位均會減少使用壽命。
2	機械密封
3	泵蓋

五、型號意義

KQH65-50-160A
KQH	凱泉不銹鋼化工離心泵	A	改進型
65	泵進口法蘭為DN65	50	泵出口法蘭為DN50
160	葉輪名義直徑為160mm

六、結構示意圖

七、性能表

表一 ??二級電機 ?2900r/min

序號	型號	轉速=2900r/min ????介質密度=1000kg/m³
		流量（m³/h）	揚程	效率（%）	電機功率（KW）	汽蝕余量 ?（m）	口徑
		流量（m³/h）	揚程	效率（%）	電機功率（KW）	汽蝕余量 ?（m）	進口	出口
1	KQH25-20-125	2	20	27	0.75	1.8	φ25	φ20
2	KQH25-20-160	2	32	25	1.1	1.8	φ25	φ20
3	KQH25-20-200	2	50	22	2.2	1.8	φ25	φ20
4	KQH25-20-250	2	80	18	7.5	1.8	φ25	φ20
5	KQH32-20-125	3.6	20	32	1.1	1.8	φ32	φ20
6	KQH32-20-160	3.6	32	30	1.5	1.8	φ32	φ20
7	KQH32-20-200	3.6	50	27	3	1.8	φ32	φ20
8	KQH32-25-250	3.6	80	25	7.5	1.8	φ32	φ25
9	KQH40-25-125	6.3	20	52	1.5	1.8	φ40	Φ25
10	KQH40-25-160	6.3	20	47	3	1.8	φ40	Φ25
11	KQH40-25-200	6.3	50	38	5.5	1.8	φ40	Φ25
12	KQH40-25-250	6.3	80	32	11	1.8	φ40	Φ25
13	KQH50-32-125	12.5	20	51	2.2	2.0	φ50	Φ32
14	KQH50-32-160	12.5	32	46	4	2.0	φ50	Φ32

15	KQH50-32-200	12.5	50	39	7.5	2.0	φ50	Φ32
16	KQH50-32-250	12.5	80	33	11	2.0	φ50	Φ32
17	KQH65-50-125	25	20	62	3	2.0	φ65	φ50
18	KQH65-50-160	25	32	57	5.5	2.0	φ65	φ50
19	KQH65-40-200	25	50	52	11	2.0	φ65	Φ40
20	KQH65-40-250	25	80	46	18.5	2.0	φ65	Φ40
21	KQH65-40-315	25	125	39	30	2.0	φ65	Φ40
22	KQH80-65-125	50	20	69	5.5	3.0	φ80	φ65
23	KQH80-65-160	50	32	67	11	2.3	φ80	φ65
24	KQH80-50-200	50	50	63	15	2.5	φ80	φ50

25	KQH80-50-250	50	80	57	22	2.5	φ80	Φ50
26	KQH80-50-315	50	125	47	37	2.5	φ80	Φ50
27	KQH100-80-125	100	20	77	11	4.2	φ100	φ80
28	KQH100-80-160	100	32	73	15	4.3	φ100	φ80
29	KQH100-65-200	100	50	72	30	3.9	φ100	Φ65
30	KQH100-65-250	100	80	68	37	3.6	φ100	φ65
31	KQH100-65-315	100	125	62	75	3.2	φ100	φ65
32	KQH125-100-200	200	50	77	45	5.0	Φ125	Φ100
33	KQH125-100-250	200	80	75	75	4.5	φ125	Φ100
34	KQH125-100-315	200	125	72	110	4.5	φ125	φ100
若所需參數超出此范圍，我廠可根據用戶要求予以調整

表二 ?四級電機 ?1450r/min

序號	型號	轉速=1450r/min ????介質密度=1000kg/m³
		流量（m³/h）	揚程	效率（%）	電機功率（KW）	汽蝕余量 ?（m）	口徑
		流量（m³/h）	揚程	效率（%）	電機功率（KW）	汽蝕余量 ?（m）	進口	出口
1	KQH25-20-125	1	5	24	0.37	1.0	φ25	φ20
2	KQH25-20-160	1	8	22	0.37	1.0	φ25	φ20
3	KQH25-20-200	1	12.5	20	0.55	1.0	φ25	φ20
4	KQH25-20-250	1	20	28	0.55	1.0	φ25	φ20
5	KQH32-20-125	1.6	5	28	0.37	1.0	φ32	φ20
6	KQH32-20-160	1.6	8	27	0.55	1.0	φ32	φ20
7	KQH32-20-200	1.6	12.5	23	0.55	1.0	φ32	φ20
8	KQH32-25-250	1.6	20	30	1.1	1.0	φ32	φ25
9	KQH40-25-125	3.2	5	46	0.55	1.0	φ40	Φ25
10	KQH40-25-160	3.2	8	42	0.55	1.0	φ40	Φ25
11	KQH40-25-200	3.2	12.5	38	1.1	1.0	φ40	Φ25
12	KQH40-25-250	3.2	20	35	2.2	1.0	φ40	Φ25
13	KQH50-32-125	6.3	5	45	0.55	1.0	φ50	Φ32
14	KQH50-32-160	6.3	8	40	0.55	1.0	φ50	Φ32

15	KQH50-32-200	6.3	12.5	33	1.5	1.0	φ50	Φ32
16	KQH50-32-250	6.3	20	27	2.2	1.0	φ50	Φ32
17	KQH65-50-125	12.5	5	55	0.55	1.2	φ65	φ50
18	KQH65-50-160	12.5	8	51	0.75	1.2	φ65	φ50
19	KQH65-40-200	12.5	12.5	46	1.5	1.2	φ65	Φ40
20	KQH65-40-250	12.5	20	39	3	1.2	φ65	Φ40
21	KQH65-40-315	12.5	32	33	5.5	1.2	φ65	Φ40
22	KQH80-65-125	25	5	64	0.75	1.4	φ80	φ65
23	KQH80-65-160	25	8	62	1.5	1.4	φ80	φ65
24	KQH80-50-200	25	12.5	57	2.2	1.4	φ80	φ50
25	KQH80-50-250	25	20	53	4	1.4	φ80	Φ50
26	KQH80-50-315	25	32	43	7.5	1.4	φ80	Φ50

27	KQH100-80-125	50	5	74	1.5	1.7	φ100	φ80
28	KQH100-80-160	50	8	69	2.2	1.7	φ100	φ80
29	KQH100-65-200	50	12.5	68	4	1.7	φ100	Φ65
30	KQH100-65-250	50	20	65	5.5	1.7	φ100	φ65
31	KQH100-65-315	50	32	58	11	1.7	φ100	φ65
32	KQH125-100-200	100	12.5	73	7.5	2.2	Φ125	Φ100
33	KQH125-100-250	100	20	72	11	2.2	φ125	Φ100
34	KQH125-100-315	100	32	68	18.5	2.2	φ125	φ100
35	KQH125-100-400	100	50	60	30	2.2	φ125	φ100
36	KQH150-125-250	200	20	77	18.5	3.2	φ150	φ125
37	KQH150-125-315	200	32	75	30	3.2	φ150	φ125
38	KQH150-125-400	200	50	70	45	3.2	φ150	φ125
39	KQH200-150-250	400	20	81	37	4.5	Φ200	φ150
40	KQH200-150-315	400	32	79	55	4.5	Φ200	φ150
41	KQH200-150-400	400	50	78	90	4.5	Φ200	φ150
若所需參數超出此范圍，我廠可根據用戶要求予以調整
