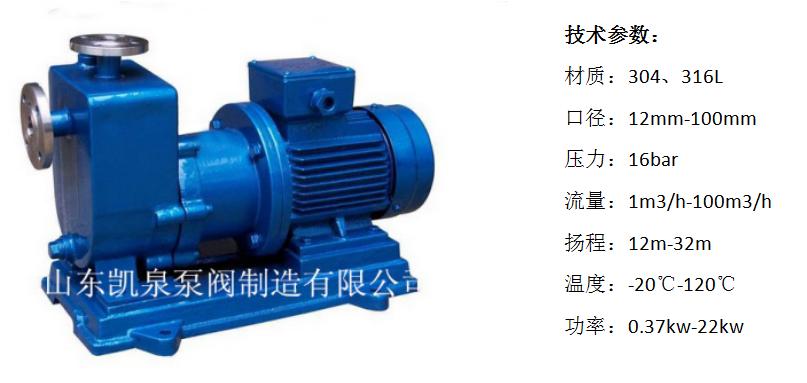

ZCQ型不銹鋼磁力自吸泵

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們





?

一、產品介紹

ZCQ型不銹鋼磁力自吸泵（簡稱自吸磁力泵）是將磁性聯軸器的工作原理應用于自吸泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕，可自吸的特點。

二、設計特點

ZCQ型不銹鋼磁力自吸泵是結合新型材料、自吸結構和磁力傳動技術，具有自吸性能佳，耐腐蝕、無泄漏等優點，結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。磁力自吸泵以靜密封取代動密封，使過流部件處于完全密封狀態，解決了其它離心泵軸封無法避免的跑、冒、滴、漏之弊病。

三、運用領域



ZCQ型不銹鋼磁力自吸泵廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套，尤其是液面低于泵入口及卸車的工況，選用此泵則更為理想。

四、易損件



序號	易損件名稱	說明
1	葉輪口環	易損件作為運動部件及摩擦部件，定期的保養及維護可以極大的提高整機使用壽命。 24小時開機的工況，建議每1500小計檢查一次。經常開關機的工況，建議每月檢查一次。長期停機后再開機的工況，建議開機前檢查一次。
2	滑動軸承
3	靜環
4	泵軸



五、型號意義



ZCQ65-50-160
ZCQ	不銹鋼磁力自吸泵	65	泵進口法蘭為DN65
50	泵進口法蘭為DN50	160	葉輪名義直徑160mm

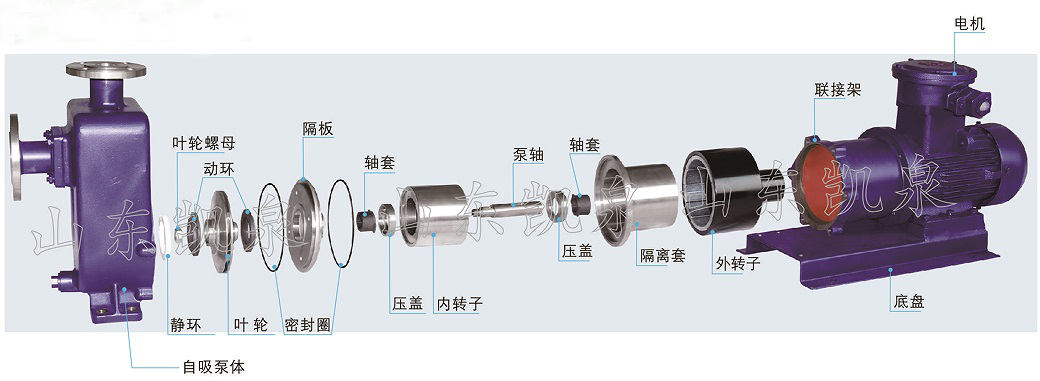

六、零件結構圖

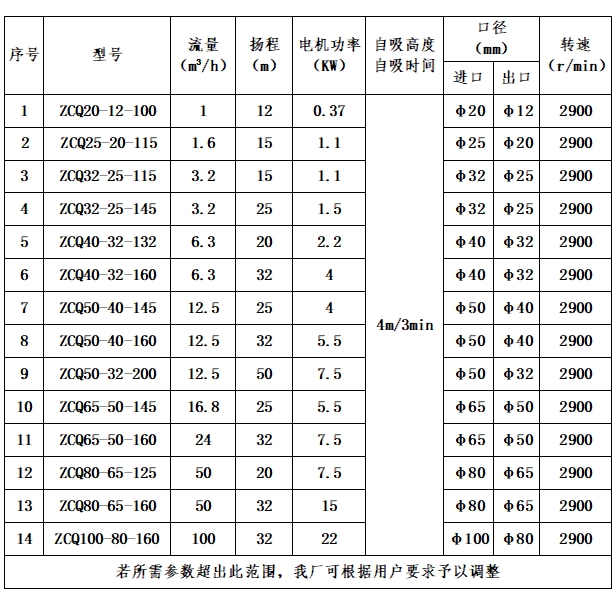

七、性能表

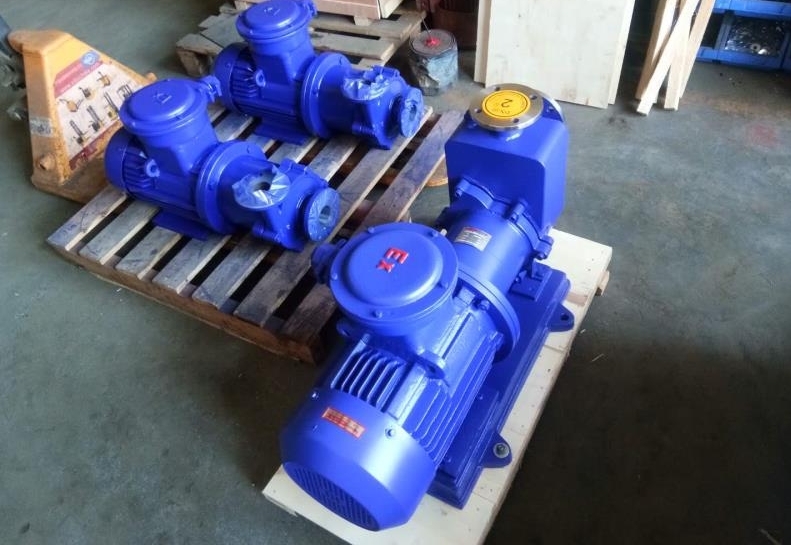

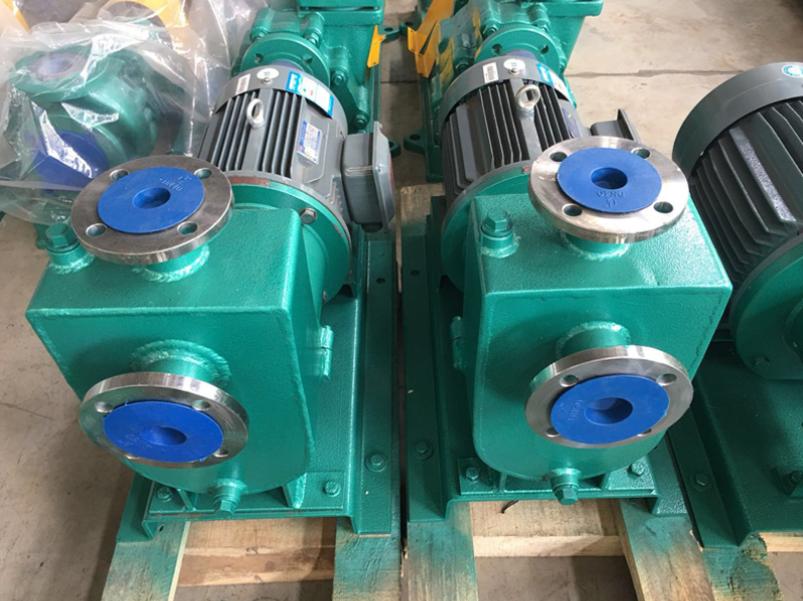

八、產品實拍







九、實用案列

十、生產流程
